開關磁阻電機與串激電機的區別是什么？開關磁阻電機工作原理是什么?

電機是指利用電磁感應實現電能轉換成動能的裝置。它主要作用是產生驅動轉矩，作為用電器或各種機械的動力源，利用電能轉化為機械能。 那么開關磁阻電機與串激電機的區別是什么呢？

定義不同

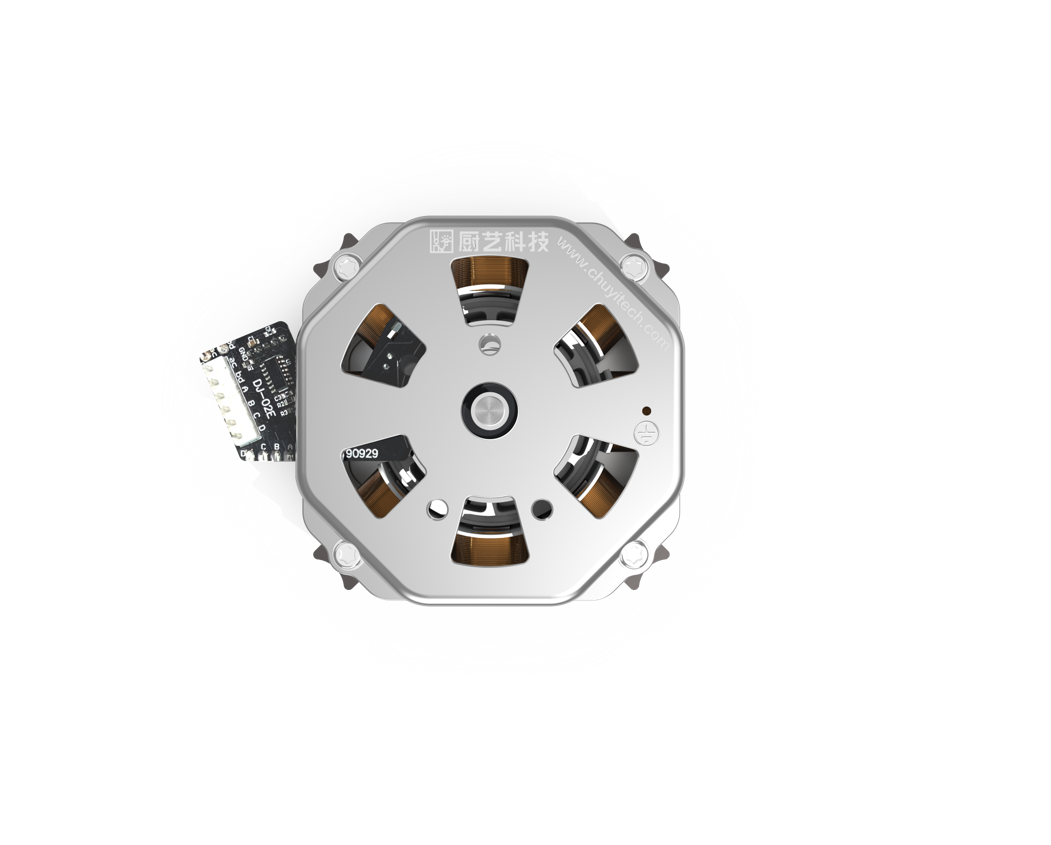

1）開關磁阻電機是什么？

開關磁阻電機（switched Reluctance Motor）是80年代發展起來的一種新型電機驅動系統，結構簡單、啟動及低速時轉矩大、電流小，高速時恒功率區范圍寬，在寬廣轉速和功率范圍內都具有高輸出和高效率，而且有很好的容錯能力，應用潛力巨大。

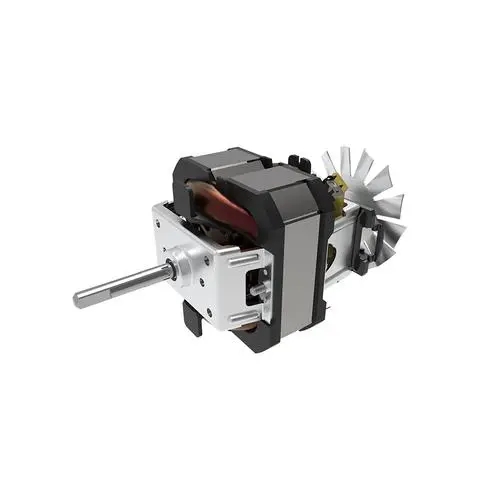

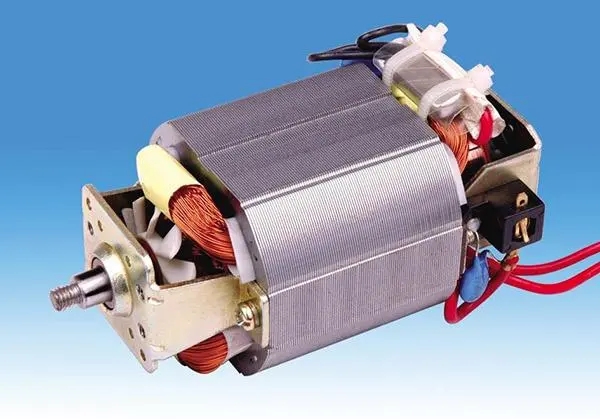

2）串激電機是什么？

單相串勵電動機俗稱串激電機或通用電機（Universal Motor），因激磁繞組和勵磁繞組串聯在一起工作而得名。單相串勵電動機屬于交、直流兩用電動機，它既可以使用交流電源工作，也可以使用直流電源工作。

單相串激電動機轉速高、體積小、重量輕、調速方便,所以在絕大部分電動工具中作為動力源。但電動工具所用單相串激電動機起動頻繁,轉速高、振動大、負載不均勻且易堵轉而使電樞溫升急劇升高。正是由于這些特點,對單相串激電動機在制造質量上提出了很高的要求。 單相串激電動機主要是由定子、電樞和機殼三大部分組成,對電樞的要求最高。

工作原理區別

1）開關磁阻電機工作原理

開關磁阻電動機是指電動機各相磁路的磁阻隨轉子位置而變，因此電動汽車電機的磁場能量也將隨轉子的位置而變，由此可以以磁能為媒介變換為機械能。這樣才能以相序循環供電才能保持轉子持續一個方向的旋轉，輸出機械能。有一個可控制的開關電路，它根據轉子的位置來合理地、周期地導通和關斷各相電路，實現轉子以一定的方向連續旋轉，輸出機械能。

它遵循磁通量總是沿著磁導最大的路徑閉合的原理，產生磁拉力形成轉矩-磁阻性質的電磁轉矩。因此它的結構原則是轉子旋轉時磁路的磁阻要盡可能大的變化，所以開關磁阻電動機采用雙凸極結構，并且定子、轉子極數不同?？煽亻_關電路即變換器，它和電源及電動機繞組一起構成功率主電路。而位置檢測器是開關磁阻電動機的重要特征部件，它實時檢測轉子的位置，有序、有效地控制變換器工作。

2）串激電機是工作原理？

串激電機是單相串勵電動機的定子由凸極鐵心和勵磁繞組組成，轉子由隱極鐵心、電樞繞阻、換向器及轉軸等組成。勵磁繞組與電樞繞組之間通過電刷和換向器形成串聯回路。

單相串勵電動機屬于交、直流兩用電動機，它既可以使用交流電源工作，也可以使用直流電源工作。串激（串勵）電機就是定子繞組和轉子繞組串聯的。直流電機按照勵磁種類可以分為：串勵，并勵，復勵和他勵。串勵只是直流電機其中的一種勵磁原理。這種電機主要用在電動工具中屬于交直流兩用電機或直流電機中。

單相串勵電動機俗稱串激電機或通用，因激磁繞組和勵磁繞組串聯在一起工作而得名。單相串勵電動機屬于交、直流兩用電動機，它既可以使用交流電源工作，也可以使用直流電源工作。

單相串激電動機轉速高、體積小、重量輕、調速方便，所以在絕大部分電動工具中作為動力源。但電動工具所用單相串激電動機起動頻繁，轉速高、振動大、負載不均勻且易堵轉而使電樞溫升急劇升高。正是由于這些特點，對單相串激電動機在制造質量上提出了很高的要求。 單相串激電動機主要是由定子、電樞和機殼三大部分組成，對電樞的要求最高。

串激電機是由轉子繞組和定子繞組串聯的電機，這種電機一旦兩繞組串聯固定，電機的旋轉方向即固定。串激電機在交流和直流方式下都可以正常運轉，并且，這種激勵方式的電機轉速非常高。

應用場景不同

1）開關磁阻電機應用場景

基于開關磁阻電機的特性，目前開關磁阻電機的應用領域?yàn)樗芰蠙C(jī)械、礦山機械、油田、機床、造紙機械、風機、空壓機、電動機、風力發電機。

2）串激電機是應用場景？

廚房攪拌器、電動工機、美容美發、地板護理、電機車、園林工具、電動工具、醫療器件、小型機床，具體應用用榨汁機、切片機……
